Captage en phase provisoire

Captage des eaux en phase provisoire

En phase de chantier, lorsque l'on doit construire sous le niveau de la nappe ou en présence d'une circulation d'eau importante, il est nécessaire de mettre en place des dispositifs provisoires de captage. Trois grandes familles de techniques sont utilisées selon les besoins.

Collecte des eaux

La collecte gravitaire est la technique la plus simple lorsque l'arrivée d'eau est modérée. Elle consiste à recueillir les eaux superficielles ou de fond de fouille dans des puisards ou des caniveaux, puis à les évacuer par pompage vers un exutoire (réseau, cours d'eau, infiltration).

Mise en œuvre type :

Création de puisards en fond de fouille (cuvettes en point bas)
Pompes immergées (de quelques m³/h à plusieurs dizaines)
Caniveaux périphériques pour collecter le ruissellement
Bâche d'évacuation, contrôle des matières en suspension

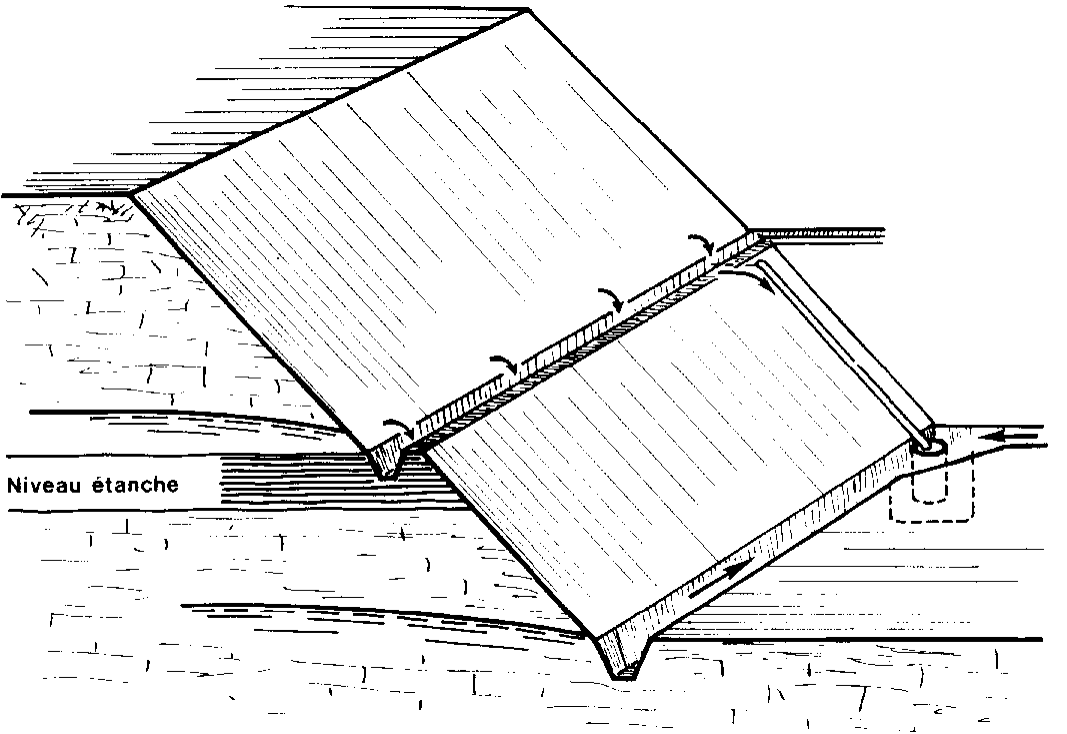

Schéma de collecte gravitaire des eaux — Principe d'une collecte gravitaire : les eaux ruissellent sur les pans inclinés (couverture étanche) puis sont rassemblées par les caniveaux en V et dirigées vers l'exutoire situé en aval.

Drains subhorizontaux

Les drains subhorizontaux sont forés dans le terrain pour capter l'eau d'une nappe perchée ou d'un horizon perméable et la rabattre par gravité sans recourir au pompage. Ils sont particulièrement efficaces dans les talus et versants instables.

Caractéristiques :

Forés depuis le pied du talus avec une légère pente ascendante (~5°)
Tubage crépiné en PVC ou métallique
Longueur typique 10 à 50 m, parfois plus pour des grands ouvrages
Espacement de 5 à 20 m selon la perméabilité du terrain
Drainage par gravité, sans énergie nécessaire

Très utilisés pour la stabilisation de talus saturés, l'assèchement de versants en glissement, ou en parois soutenues lorsqu'on veut éviter les sous-pressions sans pomper en continu.

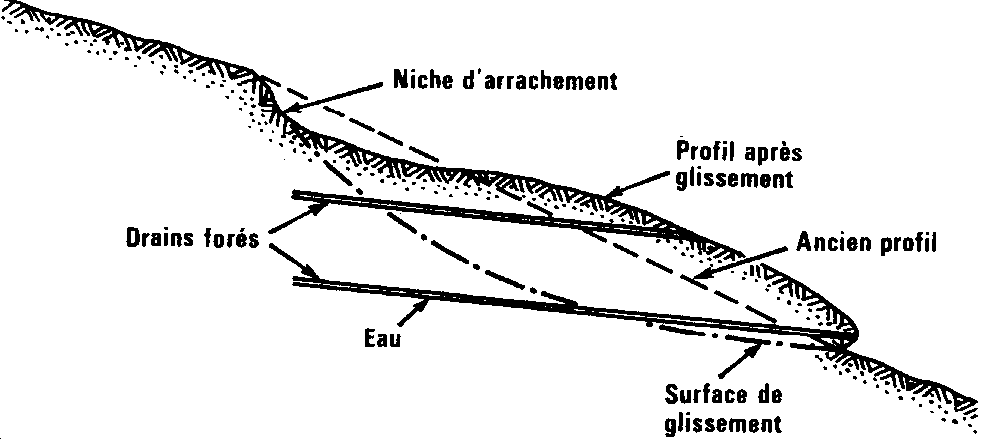

Stabilisation de talus par drains subhorizontaux — Stabilisation d'un versant en glissement par drains forés subhorizontaux. Les drains captent l'eau emprisonnée entre la surface de glissement et le terrain stable, ramenant le sol à un état hydrique compatible avec sa stabilité. On distingue la niche d'arrachement, le profil avant et après glissement.

Rabattement de nappe

Lorsque le débit attendu est important ou que la fouille doit être totalement asséchée, on met en place un rabattement de nappe. Plusieurs techniques selon la perméabilité du terrain et la profondeur visée :

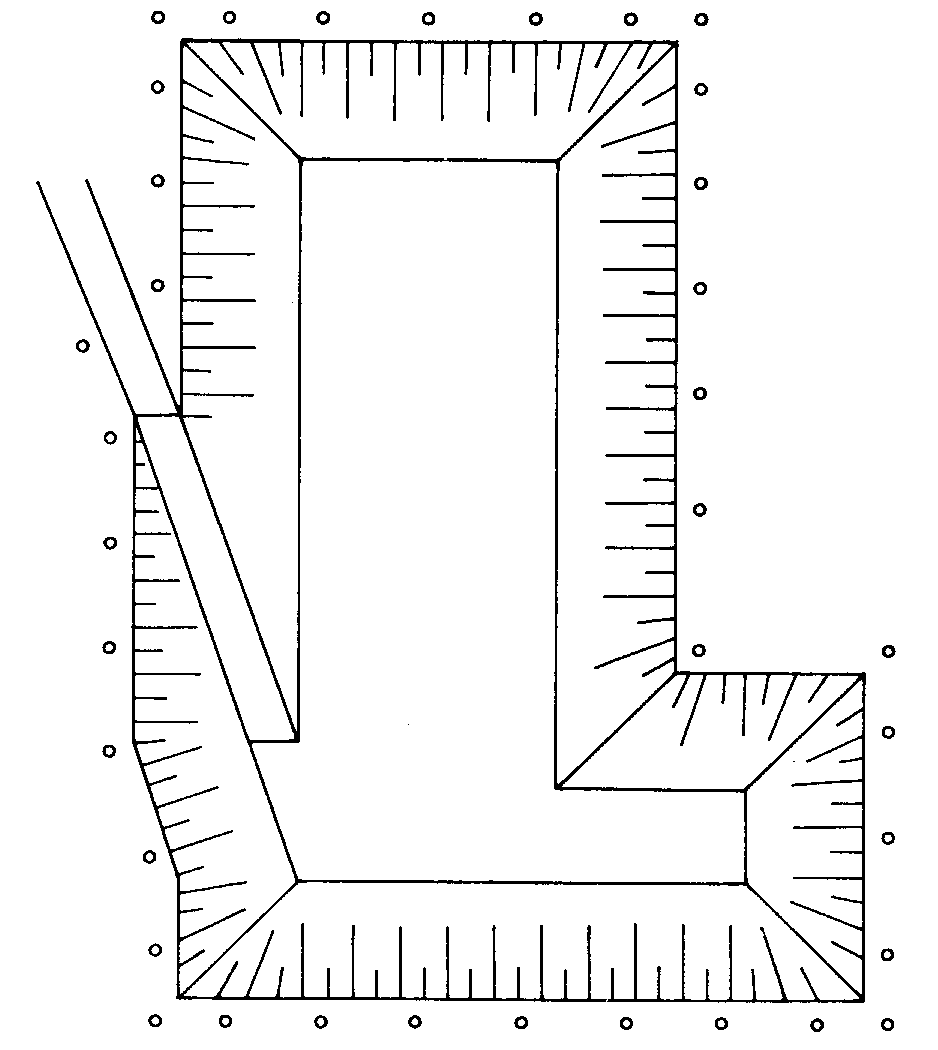

Plan d'implantation des puits de rabattement — Vue en plan d'une implantation de puits filtrants autour d'une fouille en L. Les puits sont disposés en couronne périphérique de manière à abaisser la nappe à l'intérieur du périmètre de fouille. Le maillage est resserré côté amont hydraulique pour intercepter l'écoulement entrant.

Pointes filtrantes (well-point)

Pour les sols perméables (sables, graves) et les rabattements modérés (3 à 6 m). Une série de pointes filtrantes (lances perforées de 50-75 mm) est foncée à la pointe d'un pied de berge, reliées à un collecteur et aspirées par une pompe à vide. Très utilisé pour les fouilles de bâtiments en sols sableux.

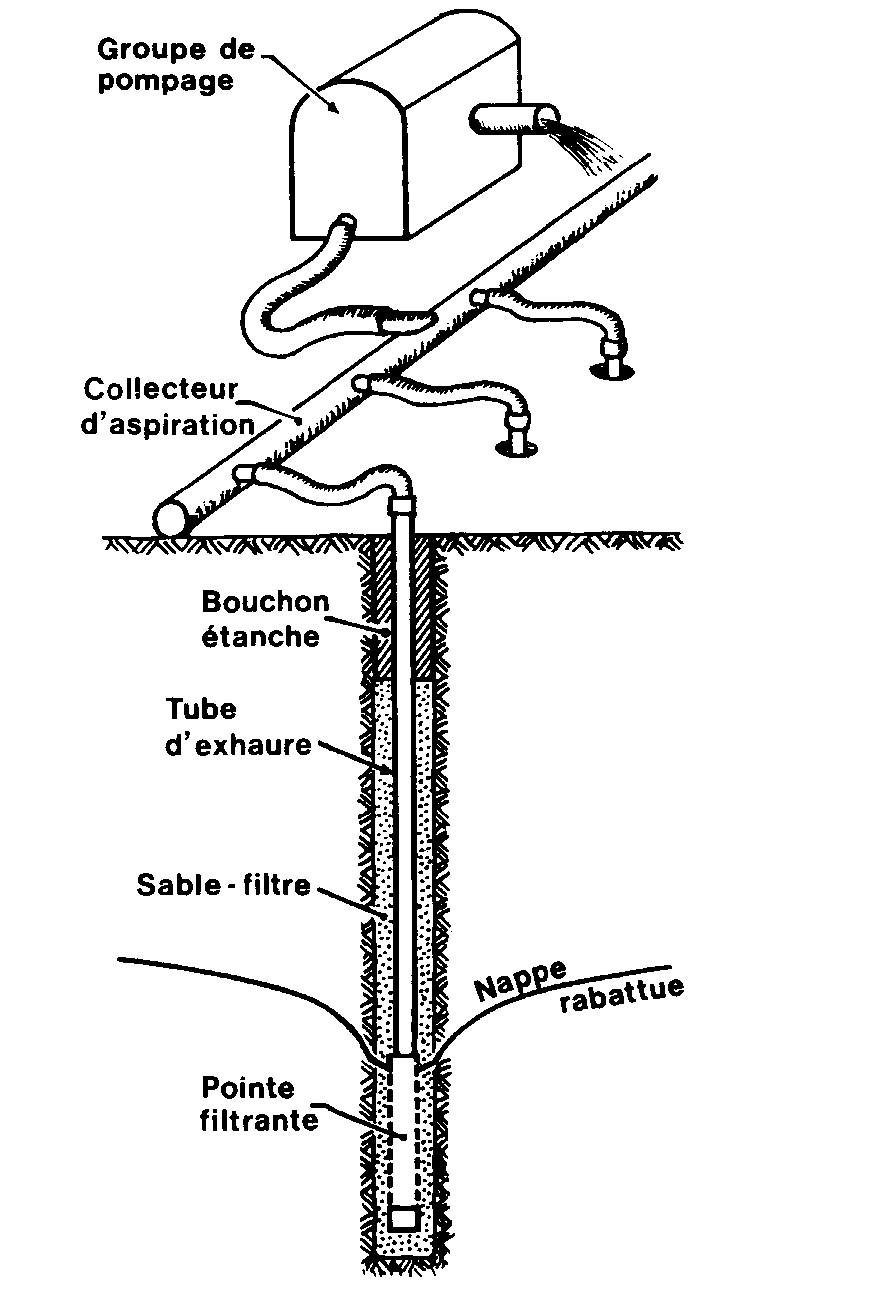

Schéma détaillé d'une pointe filtrante — Composition d'une pointe filtrante : la pointe perforée est foncée jusqu'à la nappe, entourée d'un sable-filtre qui empêche l'entraînement des fines, isolée en tête par un bouchon étanche. L'eau est aspirée par le tube d'exhaure jusqu'au collecteur d'aspiration relié au groupe de pompage en surface. La courbe de la nappe rabattue se dessine autour du point de pompage.

Puits de pompage profonds

Pour des rabattements plus importants (au-delà de 6 m) ou en sols moins perméables. Forages équipés de tubage crépiné et de pompes immergées, espacés de 5 à 20 m sur le pourtour de la fouille. Permet de descendre la nappe de plusieurs mètres en pratique.

Précautions

Tassement par consolidation hydraulique des terrains compressibles voisins → suivi piézométrique et topographique des avoisinants
Entraînement de fines qui peut décompacter les terrains et causer des affaissements
Impact environnemental sur les nappes, captages voisins, milieux aquatiques (réglementation loi sur l'eau)
Gestion des eaux d'exhaure (rejet, traitement éventuel des eaux chargées)

Le dimensionnement repose sur l'estimation préalable du débit (formules type Forchheimer, Theis, Jacob) à partir des paramètres hydrogéologiques mesurés (essais Lefranc, pompage d'essai préalable).
